MÉTHODES D'APPLICATION
- Retrait de l’enduit et décapage en profondeur des joints, avec enlèvement du mortier de pose incohérent. Nettoyage des surfaces par une méthodologie appropriée (sablage, lavage à haute pression, etc.). À la fin du nettoyage, les éléments porteurs du mur doivent être bien visibles, exempts de poussière, de patines, d’incrustations et de parties faibles ou incohérentes en surface, avec des joints bien approfondis, afin de créer des “marches d’appui” pour l’enduit armé et ainsi favoriser un enclenchement solidaire et une parfaite collaboration avec les éléments porteurs du mur.
- Perforer le support selon un réseau dimensionné lors de la phase de conception (généralement de 2 à 4 trous/m²). Insérer dans les trous des barres hélicoïdales en acier inoxydable HELIX STEEL AISI 304, avec un diamètre de barre choisi en fonction des besoins structurels. Fixer les barres avec un ancrage chimique SYNTECH FIX EP ou, en alternative, avec un gel à base de liants hydrauliques ANCHORSANA FIX.
- Préparation du support avec un apprêt à base de latex réactif pouzzolanique BOND HG, appliqué au rouleau, au pinceau ou au pulvérisateur, juste avant l’application du mortier. Consommation d’environ 200 g/m².
- L’application manuelle ou mécanique (pulvérisation) sur la surface de la maçonnerie du mortier composite UNISAN, renforcé de fibres doubles de type READYMESH (verre et polypropylène), déshumidifiant, à très haute perméabilité, de classe R (rénovation selon la norme UNI EN 998/1), à base de liants hydrauliques à faible teneur en sels solubles, avec des caractéristiques mécaniques de classe R2 (selon la norme UNI EN 1504/3), de réaction au feu de classe A1 (EN 13501-1), une perméabilité à la vapeur d’eau de 11 μ (UNI EN 1015-19), une résistance à la compression à 28 jours > 20 N/mm² (UNI EN 12190), une résistance à la flexion à 28 jours > 4 MPa (UNI EN 12190), un module d’élasticité de 11 GPa (EN 13412), et une granulométrie maximale de l’agrégat de 1,5 mm. Mélanger le produit avec de l’eau à l’aide d’un mélangeur mécanique approprié pendant au moins deux minutes, jusqu’à obtention d’une pâte homogène et sans grumeaux. Appliquer une première couche d’enduit de base à faible épaisseur, de manière à ce que le mortier pénètre dans les joints évidés en les remplissant (aider la pénétration du mortier en brossant avec une brosse dure). Procéder avec la première couche de restauration de la section jusqu’à environ la moitié de l’épaisseur totale prévue. Placer le treillis en fibre de verre ARMAGLASS STRUCTURA 330, en veillant à immerger partiellement le treillis dans la première couche de mortier encore frais. Attendre le durcissement de la première couche, puis appliquer la deuxième couche de mortier UNISAN jusqu’à compléter la section de renforcement prévue (généralement de 2 à 4 cm au total). La consommation de mortier UNISAN est d’environ 15 kg/m² pour chaque cm d’épaisseur.

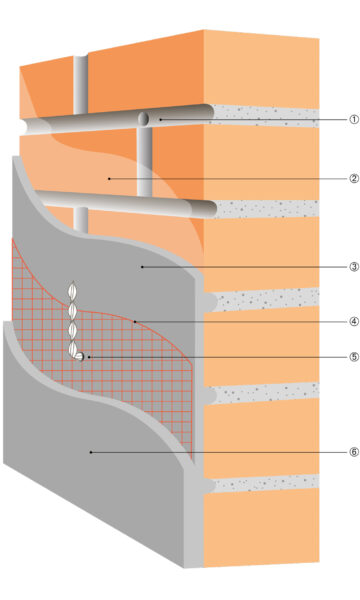

Stratigraphie d'application
- Évidement des joints et perçage pour loger la tige hélicoïdale
- Primaire du support avec BOND HG
- Mortier UNISAN (1ère couche)
- ARMAGLASS STRUCTURA 330 immergé dans la 1ère couche de UNISAN
- Insertion de la barre hélicoïdale HELIX STEEL AISI 304 et fixation avec ancrage chimique SYNTECH FIX EP (plier la barre hélicoïdale en L de manière à supporter le treillis ARMAGLASS STRUCTURA 330)
- UNISAN (2ème couche)
COMPOSANTS DU SYSTÈME
Bond HG
Latex liant et adhésif multifonctionnel, sous forme de solution visqueuse de couleur claire rosée, à base d’un élastomère spécial en dispersion aqueuse, de promoteurs de coalescence, d’agents désaérants et de charges à réaction super-pouzzolanique. Bond HG est un composé multifonctionnel réactif, flexibilisant et imperméabilisant, destiné à la préparation de primaires d’adhérence, de barbotines d’adhérence et de revêtements d’étanchéité, ainsi qu’à l’amélioration de l’adhésion, de l’adhérence, de la déformabilité, de l’imperméabilité et des performances des mortiers, enduits, microbétons et bétons.
Bond HG
Latex liant et adhésif multifonctionnel, sous forme de solution visqueuse de couleur claire rosée, à base d’un élastomère spécial en dispersion aqueuse, de promoteurs de coalescence, d’agents désaérants et de charges à réaction super-pouzzolanique. Bond HG est un composé multifonctionnel réactif, flexibilisant et imperméabilisant, destiné à la préparation de primaires d’adhérence, de barbotines d’adhérence et de revêtements d’étanchéité, ainsi qu’à l’amélioration de l’adhésion, de l’adhérence, de la déformabilité, de l’imperméabilité et des performances des mortiers, enduits, microbétons et bétons.
Unisan
Mortier composite fibré et consolidant, à faible absorption d’eau liquide, utilisé pour la réhabilitation structurelle de maçonneries anciennes ou monumentales dégradées. Il ne contient pas de substances potentiellement nocives pour les maçonneries et est composé de liants hydrauliques exempts de sels solubles, de silices à activité pouzzolanique, de granulats silico-calcaires sélectionnés, d’agents spécifiques réducteurs de retrait et de fibres READYMESH résistantes aux alcalis, qui confèrent au mortier des performances élevées en flexion-traction ainsi qu’une augmentation de l’énergie de rupture. Idéal pour la réhabilitation structurelle de maçonneries anciennes en briques, en pierre ou mixtes, associé aux treillis en fibre de verre ARMAGLASS STRUCTURA.
Unisan
Mortier composite fibré et consolidant, à faible absorption d’eau liquide, utilisé pour la réhabilitation structurelle de maçonneries anciennes ou monumentales dégradées. Il ne contient pas de substances potentiellement nocives pour les maçonneries et est composé de liants hydrauliques exempts de sels solubles, de silices à activité pouzzolanique, de granulats silico-calcaires sélectionnés, d’agents spécifiques réducteurs de retrait et de fibres READYMESH résistantes aux alcalis, qui confèrent au mortier des performances élevées en flexion-traction ainsi qu’une augmentation de l’énergie de rupture. Idéal pour la réhabilitation structurelle de maçonneries anciennes en briques, en pierre ou mixtes, associé aux treillis en fibre de verre ARMAGLASS STRUCTURA.
Armaglass Structura 330
Treillis d’armature structurelle de 330 g/m², à maille carrée de 50 x 50 mm, en fibre de verre résistante aux alcalis, contenant plus de 16 % de dioxyde de zirconium, fabriqué en armure gaze anglaise et apprêté avec un polymère thermodurcissable ; facile et rapide à mettre en œuvre, maniable et simple à découper. Il associe légèreté et faible épaisseur à d’excellentes caractéristiques mécaniques dans les directions chaîne et trame. Il résiste aux agents atmosphériques et aux environnements agressifs, conférant une grande durabilité aux systèmes composites dans lesquels il est utilisé. Adapté à tout type de support et parfaitement compatible aussi bien avec les mortiers à base de ciment qu’avec les mortiers à base de chaux.
Armaglass Structura 330
Treillis d’armature structurelle de 330 g/m², à maille carrée de 50 x 50 mm, en fibre de verre résistante aux alcalis, contenant plus de 16 % de dioxyde de zirconium, fabriqué en armure gaze anglaise et apprêté avec un polymère thermodurcissable ; facile et rapide à mettre en œuvre, maniable et simple à découper. Il associe légèreté et faible épaisseur à d’excellentes caractéristiques mécaniques dans les directions chaîne et trame. Il résiste aux agents atmosphériques et aux environnements agressifs, conférant une grande durabilité aux systèmes composites dans lesquels il est utilisé. Adapté à tout type de support et parfaitement compatible aussi bien avec les mortiers à base de ciment qu’avec les mortiers à base de chaux.
Syntech E-Plus
Syntech E-Plus est un adhésif bicomposant à base de résines époxy, doté d’une très grande capacité d’adhérence et d’une résistance élevée aux sollicitations résultant de charges importantes, avec un développement rapide des résistances mécaniques ; il convient à l’ancrage et à la fixation structurelle de barres et d’éléments métalliques sur des surfaces en béton, matériaux pierreux, briques, bois et matériaux de construction en général. Syntech E-Plus peut également être utilisé comme agent de liaison entre des matériaux de nature différente. À extruder au moyen d’un pistolet spécifique de 470 cc (voir la fiche technique : PISTOLE Extrusori Per Cartucce). Syntech E-Plus est certifié ETAG pour les charges sismiques C2.
Syntech E-Plus
Syntech E-Plus est un adhésif bicomposant à base de résines époxy, doté d’une très grande capacité d’adhérence et d’une résistance élevée aux sollicitations résultant de charges importantes, avec un développement rapide des résistances mécaniques ; il convient à l’ancrage et à la fixation structurelle de barres et d’éléments métalliques sur des surfaces en béton, matériaux pierreux, briques, bois et matériaux de construction en général. Syntech E-Plus peut également être utilisé comme agent de liaison entre des matériaux de nature différente. À extruder au moyen d’un pistolet spécifique de 470 cc (voir la fiche technique : PISTOLE Extrusori Per Cartucce). Syntech E-Plus est certifié ETAG pour les charges sismiques C2.
Helix Steel AISI 304
Barre hélicoïdale en acier inoxydable AISI 304, étirée à froid, présentant des performances mécaniques élevées, destinée au rejointoiement armé des joints et aux connexions, y compris traversantes, sur maçonneries, béton armé, arcs et voûtes. Adaptée au renforcement des structures en zones sismiques ; avantageuse en combinaison avec des liants hydrauliques (ciment et chaux hydraulique) et avec des liants à matrice résineuse, elle facilite notamment l’obtention de performances physico-mécaniques élevées en combinaison avec le mortier Unisan, les produits des familles REPAR et GROUT ainsi qu’avec les résines structurelles de la famille SYNTECH. L’accessoire optionnel Connector Steel Aisi 304, fourni séparément sur demande, permet la liaison entre une barre hélicoïdale traversante et une barre hélicoïdale positionnée en profondeur dans le joint dégagé.
Helix Steel AISI 304
Barre hélicoïdale en acier inoxydable AISI 304, étirée à froid, présentant des performances mécaniques élevées, destinée au rejointoiement armé des joints et aux connexions, y compris traversantes, sur maçonneries, béton armé, arcs et voûtes. Adaptée au renforcement des structures en zones sismiques ; avantageuse en combinaison avec des liants hydrauliques (ciment et chaux hydraulique) et avec des liants à matrice résineuse, elle facilite notamment l’obtention de performances physico-mécaniques élevées en combinaison avec le mortier Unisan, les produits des familles REPAR et GROUT ainsi qu’avec les résines structurelles de la famille SYNTECH. L’accessoire optionnel Connector Steel Aisi 304, fourni séparément sur demande, permet la liaison entre une barre hélicoïdale traversante et une barre hélicoïdale positionnée en profondeur dans le joint dégagé.
