DALLES ANTI-PERCÉES AVEC GRILLAGE, CONNECTEURS
ET MORTIER COMPOSITE RENFORCÉ DE FIBRES

1. Suivre les instructions décrites du point 1) au point 4) du système RINFOR SYSTEM 1;
2. Enlever le plâtre existant sur le mur à proximité de la poutre (ou du plancher) sur une largeur de 10 cm;
3. Dépoussiérer la surface taillée et la laver à l’eau à basse pression;
4. Terminer l’intervention en enrobant et recouvrant le filet ARMAGLASS STRUCTURA 250 avec une couche centimétrique de mortier composite UNISAN *, fibré avec deux types de fibres READYMESH (verre et polypropylène), déshumidifiant, à très haute perméabilité à la vapeur, classe R (réhabilitation selon UNI EN 998/1), à base de liants hydrauliques à faible teneur en sels solubles, avec des résistances mécaniques en classe R2 (selon UNI EN 1504/3), réaction au feu classe A1 (EN 13501-1), perméabilité à la vapeur d’eau 11 μ (UNI EN 1015-19), résistance à la compression à 28 jours > 20 N/mm²(UNI EN 12190), résistance à la flexion à 28 jours > 5MPa (UNI EN 12190) module élastique 11 GPa (EN 13412), granulométrie maximale de l’agrégat 1,5 mm; mélanger le mortier avec de l’eau selon les proportions indiquées dans la fiche technique, prolonger le mélange pendant au moins trois minutes et jusqu’à obtenir une pâte homogène, crémeuse et sans grumeaux; pose du mortier à la main ou au pulvérisateur (avec un pulvérisateur approprié pour les mortiers fibrés), en prenant soin de couvrir parfaitement la surface du support, sans lacunes ni zones d’ombre; épaisseur du mortier d’environ 1 à 2 cm. Consommation d’environ 15 kg/m²/cm d’épaisseur;
5. Régulariser la surface du mortier en évitant les lissages excessifs pour laisser la surface légèrement rugueuse avec une adhérence suffisante pour l’application suivante;
   f. Application en deux couches réalisée avec le prémélangé SANASTOF de composition minérale, à base de chaux hydraulique naturelle NHL 3,5, microsilices à activité pouzzolanique, agrégats sélectionnés, microfibres de haute ténacité, charges légères thermo-isolantes à faible module élastique; consommation d’environ 3 kg/m² pour deux couches appliquées et une épaisseur totale de 2-3 mm;
6. Terminer l’intervention avec une finition colorée hautement perméable en utilisant des produits de la ligne SANAXIL ou PROTECH SIL.

* en alternative au mortier UNISAN, le mortier super adhésif RASOCOAT, à base de liants hydrauliques, résines hydrodispersibles, agrégats silico-calcaires et agents spécifiques peut être utilisé. Caractéristiques techniques principales du mortier RASOCOAT : Adhérence (UNI EN 1015-12) : > 1,5 N/mm²_ Masse volumique : 1.90 kg/l _ Résistance à la compression à 28 jours (UNI EN 1015-11) : > 20 N/mm² _Résistance à la flexion à 28 jours (UNI EN 1015-11) : > 6 MPa

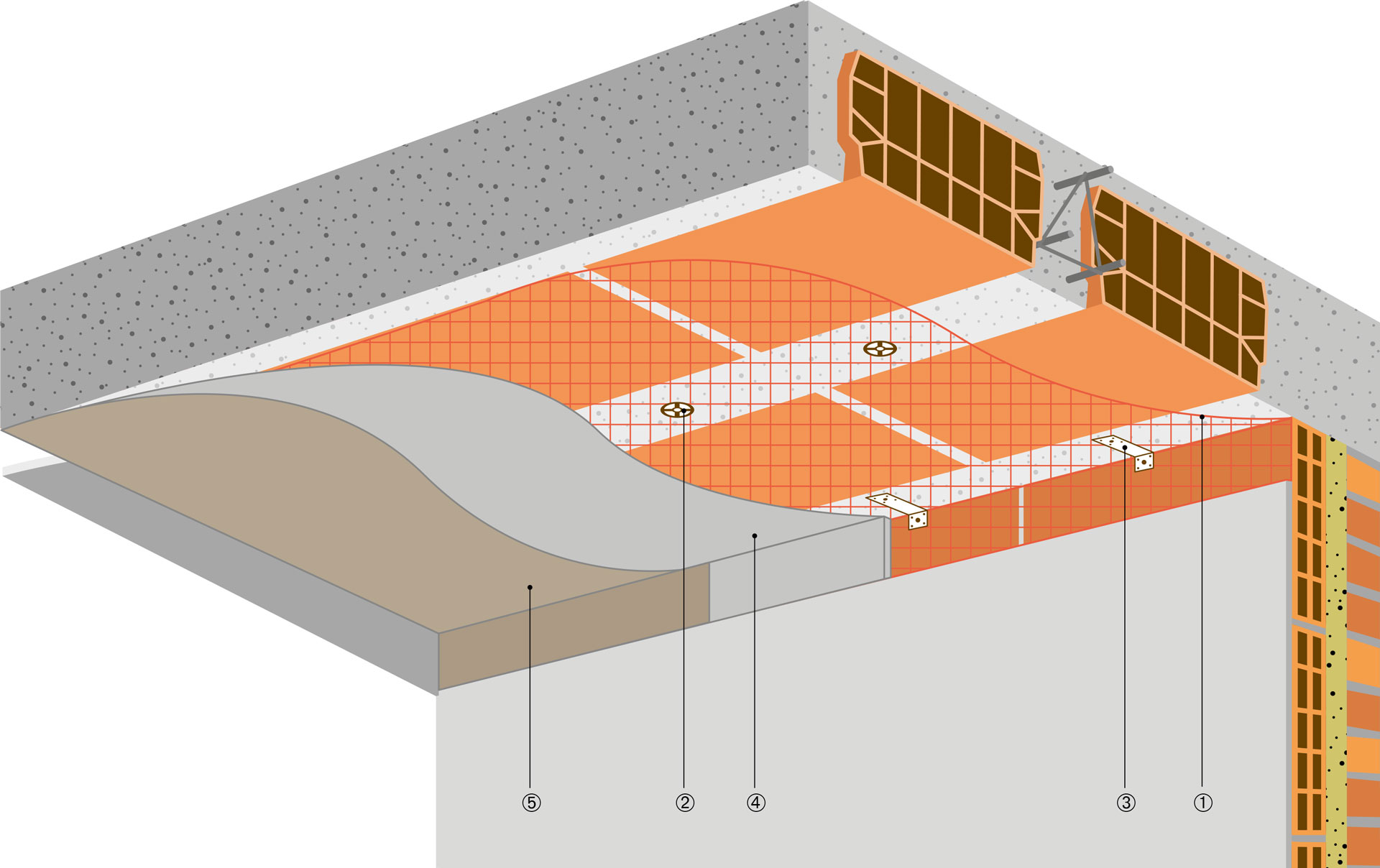

1. ARMAGLASS STRUCTURA 250
2. FLANGE AVEC VIS
3. ÉQUERRE AVEC CHEVILLES
4. UNISAN
5. SANASTOF
