MODES D'APPLICATION

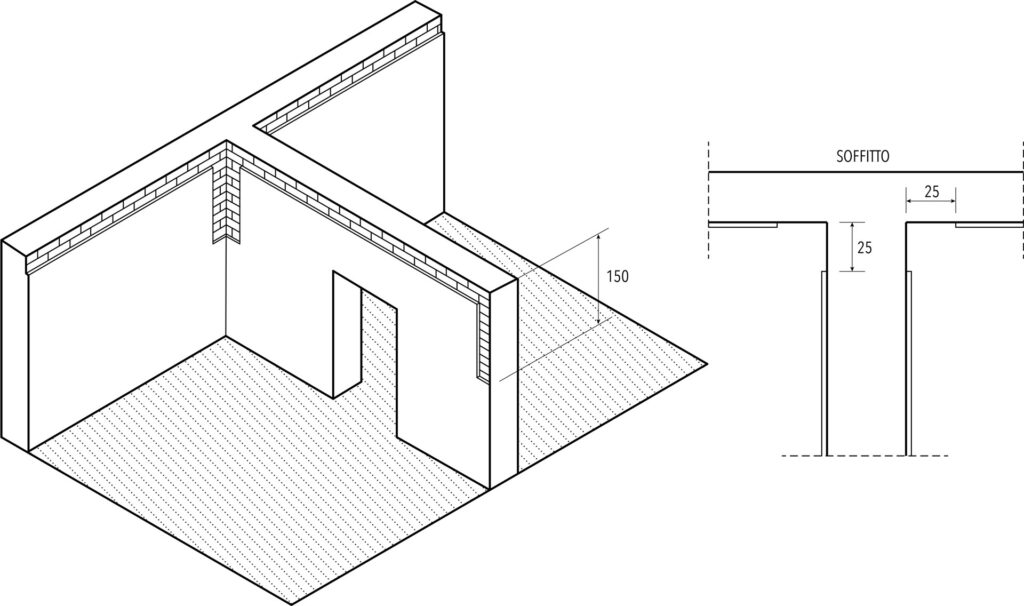

- Retirer le plâtre existant à cheval entre la maçonnerie et la poutre (ou le plancher) sur une largeur de 50 cm (25 + 25 cm).
- Dépoussiérer les surfaces taillées et les laver à l’eau à basse pression.
- Si des connexions traversantes sont prévues, procéder au perçage de la maçonnerie sur toute son épaisseur dans la section d’encastrement entre le remplissage et la poutre, selon un espacement des trous ne dépassant pas 50 cm et à l’occlusion temporaire, avec un marqueur amovible approprié, pour permettre leur identification et empêcher la pénétration du mortier d’application ultérieure.
- Sur support saturé d’eau, à surface sèche, application à la spatule, à la truelle ou par pulvérisation d’une première couche uniforme de mortier composite UNISAN (1), renforcé par un double type de fibres READYMESH (verre et polypropylène), déshumidifiant, à très haute perméabilité, classe R (réhabilitation selon UNI EN 998/1), à base de liants hydrauliques à faible teneur en sels solubles, avec des résistances mécaniques en classe R2 (selon UNI EN 1504/3), réaction au feu classe A1 (EN 13501-1), perméabilité à la vapeur d’eau 11 μ (UNI EN 1015-19), résistance à la compression à 28 jours > 20 N/mm² (UNI EN 12190), résistance à la flexion à 28 jours > 5MPa (UNI EN 12190) module élastique 11 GPa (EN 13412), granulométrie maximale de l’agrégat 1,5 mm.
- Sur la couche de mortier encore “fraîche”, placement du treillis d’armature bidirectionnel en fibre de verre ARMAGLASS STRUCTURA (2), en exerçant une légère pression avec une spatule métallique plate afin qu’elle adhère parfaitement au mortier appliqué.
(2) Utiliser le treillis ARMAGLASS STRUCTURA 250, ou alternativement, ARMAGLASS STRUCTURA 115 selon les indications du projet (ARMAGLASS STRUCTURA 250 est généralement utilisé dans les cloisons périphériques et ARMAGLASS STRUCTURA 115 dans les murs de séparation intérieurs).
- Application “à frais” d’une seconde couche de mortier UNISAN (1) pour recouvrir complètement le treillis ; épaisseur du mortier d’environ 1 à 2 cm. Consommation de 15 kg/m²/cm d’épaisseur.
- Si des systèmes de connexion sont prévus, laisser à vue une surface de treillis de dimensions 20×20 cm, centrée par rapport à chacun des trous précédemment réalisés, et insérer les systèmes spéciaux de connexion avec âme centrale rigide et terminaisons en boucle ARMAGLASS CONNECTOR TWIN en fibre de verre. Ce connecteur spécial est disponible avec différentes longueurs de la partie centrale rigide (20-30-40-50-60 cm) à choisir en fonction de l’épaisseur de la maçonnerie; la partie lâche en boucle commune à toutes les longueurs disponibles, est de 20 cm de chaque côté.
- Remplir les trous et sceller les connecteurs avec de la bouillie coulable GROUT CABLE ou, en alternative, avec de la résine époxy pour ancrages SYNTECH FIX EP.
- Évaser en étoile les fibres lâches de l’extrémité du connecteur, les lier en les tressant avec les mailles du treillis.
- Englober le tout avec du mortier composite renforcé de fibres UNISAN (1).
- Application d’une couche de finition en deux passes réalisée avec le prémélangé SANASTOF à base minérale, à base de chaux hydraulique naturelle NHL 3,5, microsilices à activité pouzzolanique, agrégats sélectionnés, microfibres de haute ténacité, charges légères thermo-isolantes à faible module élastique; consommation d’environ 3 kg/m² pour deux couches appliquées et une épaisseur totale de 2-3 mm.
- Terminer l’intervention avec une finition colorée hautement perméable en utilisant un produit de la ligne SANAXIL ou PROTECH SIL.
* en alternative au mortier UNISAN, le mortier super adhésif RASOCOAT, à base de liants hydrauliques, résines hydrodispersibles, agrégats silico-calcaires et agents spécifiques peut être utilisé. Caractéristiques techniques principales du mortier RASOCOAT: Adhérence (UNI EN 1015-12) : > 1,5 N/mm²_ Masse volumique : 1.90 kg/l _ Résistance à la compression à 28 jours (UNI EN 1015-11) : > 20 N/mm² _Résistance à la flexion à 28 jours (UNI EN 1015-11) : > 6 MPa

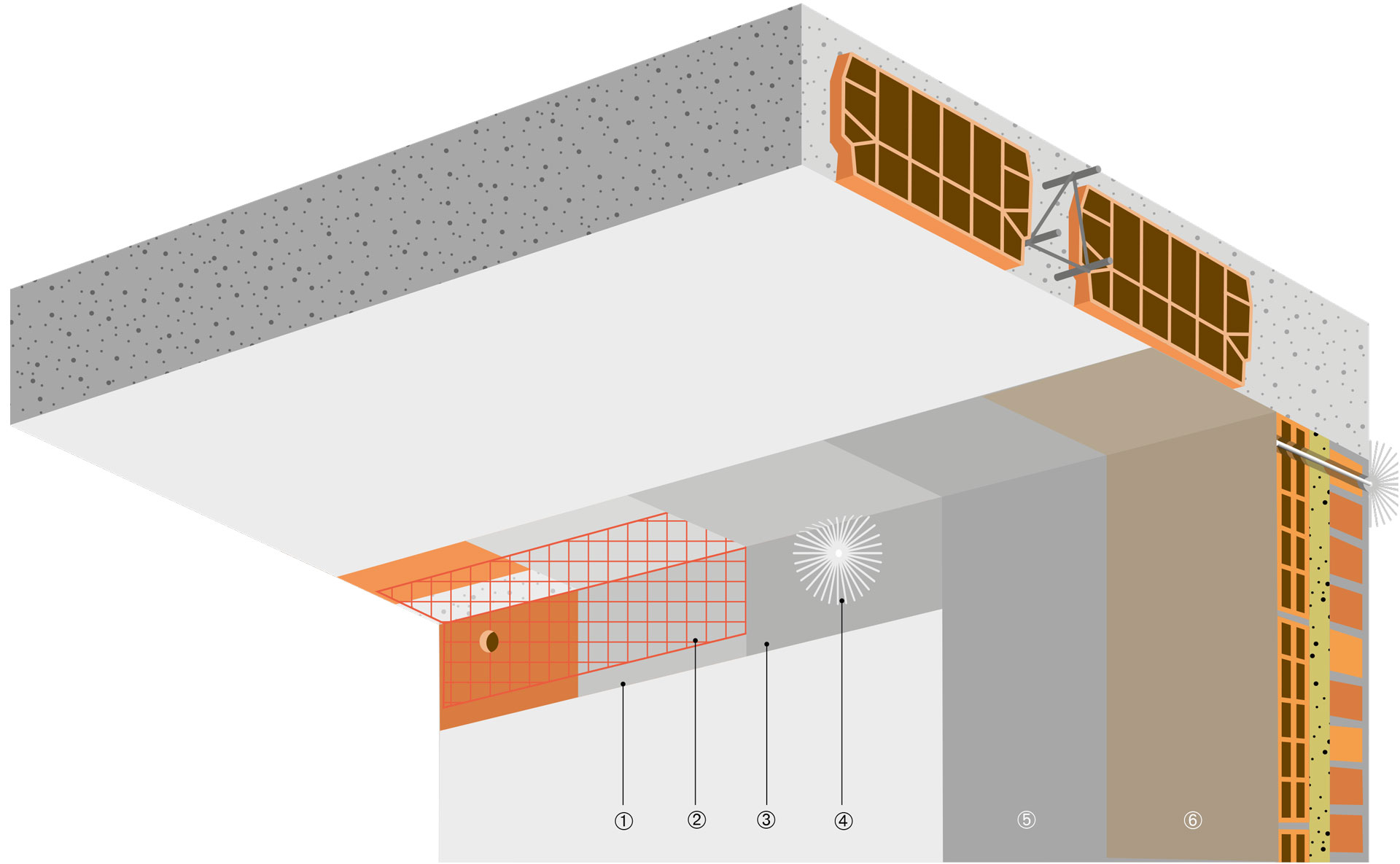

Stratigraphie applicative
- UNISAN (1er couche)
- ARMAGLASS STRUCTURA 250/115
- UNISAN (2e couche)
- ARMAGLASS CONNECTOR TWIN
- UNISAN (3e couche)
- SANASTOF
COMPOSANTS DU SYSTÈME
Armaglass Structura 250
Treillis d’armature structurelle de 280 g/m², à maille carrée de 25 x 25 mm, en fibre de verre résistante aux alcalis, contenant plus de 16 % de dioxyde de zirconium, fabriqué en tissu « giro inglese » et apprêté avec un polymère thermodurcissable. Treillis certifié pour la prévention du décollement des entrevous de planchers ; facile et rapide à mettre en œuvre, maniable et simple à découper. Il associe légèreté et faible épaisseur à d’excellentes caractéristiques mécaniques dans le sens de la chaîne et de la trame. Il résiste aux agents atmosphériques et aux environnements agressifs, conférant une grande durabilité aux systèmes composites dans lesquels il est utilisé. Adapté à tout type de support et parfaitement compatible avec les mortiers à base de ciment comme avec les mortiers à base de chaux.
Armaglass Structura 250
Treillis d’armature structurelle de 280 g/m², à maille carrée de 25 x 25 mm, en fibre de verre résistante aux alcalis, contenant plus de 16 % de dioxyde de zirconium, fabriqué en tissu « giro inglese » et apprêté avec un polymère thermodurcissable. Treillis certifié pour la prévention du décollement des entrevous de planchers ; facile et rapide à mettre en œuvre, maniable et simple à découper. Il associe légèreté et faible épaisseur à d’excellentes caractéristiques mécaniques dans le sens de la chaîne et de la trame. Il résiste aux agents atmosphériques et aux environnements agressifs, conférant une grande durabilité aux systèmes composites dans lesquels il est utilisé. Adapté à tout type de support et parfaitement compatible avec les mortiers à base de ciment comme avec les mortiers à base de chaux.
Armaglass Structura 115
Treillis d’armature structurelle en fibre de verre résistant aux alcalis, de 115 g/m², à maille carrée de 12 x 12 mm, contenant plus de 16 % de dioxyde de zirconium, fabriqué en armure gaze anglaise et apprêté avec un polymère thermodurcissable ; facile et rapide à mettre en œuvre, maniable et simple à découper. Il résiste aux agents atmosphériques et aux environnements agressifs, conférant une durabilité aux systèmes composites dans lesquels il est utilisé. Adapté à tout type de support et parfaitement compatible aussi bien avec les mortiers à base de ciment qu’avec les mortiers à base de chaux. Idéal pour le renforcement des enduits armés avec fonction anti-déversement et pour la consolidation structurelle des maçonneries et des structures voûtées.
Armaglass Structura 115
Treillis d’armature structurelle en fibre de verre résistant aux alcalis, de 115 g/m², à maille carrée de 12 x 12 mm, contenant plus de 16 % de dioxyde de zirconium, fabriqué en armure gaze anglaise et apprêté avec un polymère thermodurcissable ; facile et rapide à mettre en œuvre, maniable et simple à découper. Il résiste aux agents atmosphériques et aux environnements agressifs, conférant une durabilité aux systèmes composites dans lesquels il est utilisé. Adapté à tout type de support et parfaitement compatible aussi bien avec les mortiers à base de ciment qu’avec les mortiers à base de chaux. Idéal pour le renforcement des enduits armés avec fonction anti-déversement et pour la consolidation structurelle des maçonneries et des structures voûtées.
Armaglass Connector Twin
Connecteur en fibre de verre résistant aux alcalis, avec segment central rigide préformé et double extrémité libre, effilochable. Adapté au renforcement structurel des maçonneries, arcs et voûtes en briques, tuf et pierre, en association avec les treillis en fibre de verre ARMAGLASS STRUCTURA et les mortiers de type Unisan, Intosana et de la gamme REPAR. Il est utilisé comme connexion traversante pour relier les deux faces d’un enduit structurel (technique du « sandwich structurel »).
Armaglass Connector Twin
Connecteur en fibre de verre résistant aux alcalis, avec segment central rigide préformé et double extrémité libre, effilochable. Adapté au renforcement structurel des maçonneries, arcs et voûtes en briques, tuf et pierre, en association avec les treillis en fibre de verre ARMAGLASS STRUCTURA et les mortiers de type Unisan, Intosana et de la gamme REPAR. Il est utilisé comme connexion traversante pour relier les deux faces d’un enduit structurel (technique du « sandwich structurel »).
Syntech E-Plus
Syntech E-Plus est un adhésif bicomposant à base de résines époxy, doté d’une très grande capacité d’adhérence et d’une résistance élevée aux sollicitations résultant de charges importantes, avec un développement rapide des résistances mécaniques ; il convient à l’ancrage et à la fixation structurelle de barres et d’éléments métalliques sur des surfaces en béton, matériaux pierreux, briques, bois et matériaux de construction en général. Syntech E-Plus peut également être utilisé comme agent de liaison entre des matériaux de nature différente. À extruder au moyen d’un pistolet spécifique de 470 cc (voir la fiche technique : PISTOLE Extrusori Per Cartucce). Syntech E-Plus est certifié ETAG pour les charges sismiques C2.
Syntech E-Plus
Syntech E-Plus est un adhésif bicomposant à base de résines époxy, doté d’une très grande capacité d’adhérence et d’une résistance élevée aux sollicitations résultant de charges importantes, avec un développement rapide des résistances mécaniques ; il convient à l’ancrage et à la fixation structurelle de barres et d’éléments métalliques sur des surfaces en béton, matériaux pierreux, briques, bois et matériaux de construction en général. Syntech E-Plus peut également être utilisé comme agent de liaison entre des matériaux de nature différente. À extruder au moyen d’un pistolet spécifique de 470 cc (voir la fiche technique : PISTOLE Extrusori Per Cartucce). Syntech E-Plus est certifié ETAG pour les charges sismiques C2.
Unisan
Mortier composite fibré et consolidant, à faible absorption d’eau liquide, utilisé pour la réhabilitation structurelle de maçonneries anciennes ou monumentales dégradées. Il ne contient pas de substances potentiellement nocives pour les maçonneries et est composé de liants hydrauliques exempts de sels solubles, de silices à activité pouzzolanique, de granulats silico-calcaires sélectionnés, d’agents spécifiques réducteurs de retrait et de fibres READYMESH résistantes aux alcalis, qui confèrent au mortier des performances élevées en flexion-traction ainsi qu’une augmentation de l’énergie de rupture. Idéal pour la réhabilitation structurelle de maçonneries anciennes en briques, en pierre ou mixtes, associé aux treillis en fibre de verre ARMAGLASS STRUCTURA.
Unisan
Mortier composite fibré et consolidant, à faible absorption d’eau liquide, utilisé pour la réhabilitation structurelle de maçonneries anciennes ou monumentales dégradées. Il ne contient pas de substances potentiellement nocives pour les maçonneries et est composé de liants hydrauliques exempts de sels solubles, de silices à activité pouzzolanique, de granulats silico-calcaires sélectionnés, d’agents spécifiques réducteurs de retrait et de fibres READYMESH résistantes aux alcalis, qui confèrent au mortier des performances élevées en flexion-traction ainsi qu’une augmentation de l’énergie de rupture. Idéal pour la réhabilitation structurelle de maçonneries anciennes en briques, en pierre ou mixtes, associé aux treillis en fibre de verre ARMAGLASS STRUCTURA.
Sanastof
Prémélange de composition minérale à base de chaux hydraulique naturelle NHL 3,5, de microsilices à activité pouzzolanique, de granulats sélectionnés, de microfibres à haute ténacité et de granulats légers thermiquement isolants à faible module d’élasticité. Il est utilisé pour le lissage et la régularisation, aussi bien en intérieur qu’en extérieur. Il est parfaitement compatible avec de nombreux supports : enduits à base de chaux, chaux-ciment, mortiers cimentaires, bétons, pierres poreuses et briques. Ses caractéristiques le rendent particulièrement adapté aux ouvrages de construction écologique ainsi qu’à la restauration de bâtiments anciens et monumentaux. La granulométrie maximale du granulat est de 0,9 mm.
Sanastof
Prémélange de composition minérale à base de chaux hydraulique naturelle NHL 3,5, de microsilices à activité pouzzolanique, de granulats sélectionnés, de microfibres à haute ténacité et de granulats légers thermiquement isolants à faible module d’élasticité. Il est utilisé pour le lissage et la régularisation, aussi bien en intérieur qu’en extérieur. Il est parfaitement compatible avec de nombreux supports : enduits à base de chaux, chaux-ciment, mortiers cimentaires, bétons, pierres poreuses et briques. Ses caractéristiques le rendent particulièrement adapté aux ouvrages de construction écologique ainsi qu’à la restauration de bâtiments anciens et monumentaux. La granulométrie maximale du granulat est de 0,9 mm.
